Amp Guard – Fejlfinding og installationstips

Generelle tips

• Grå klemme bruges kun til måling af produktion (f.eks. solceller)

• Antenne: Skrues på forsigtigt. Må ikke bruges som løftestang

• Strømforsyning (12V)
  OBS – polaritet er kritisk

  • + (markeret kabel) → venstre

  • – (sort kabel) → højre

• Adapter og strømmåleklemme kan tilsluttes samme sikring

• Opstartstid: op til 5 minutter før LED skifter fra blå til grøn

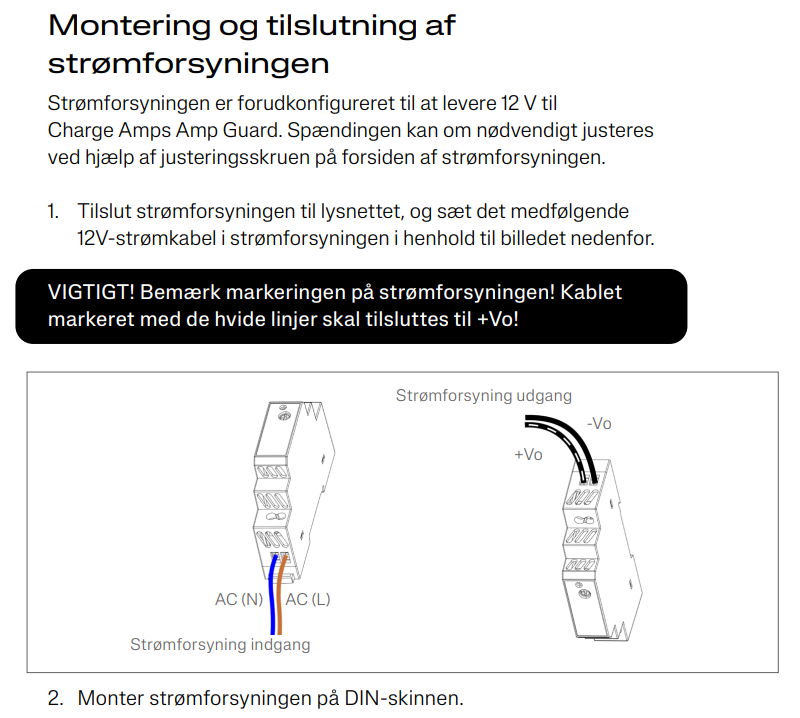

Installation – Strømforsyning

230V ind (AC):

• N → venstre (AC(N))

• L → højre (AC(L))

12V ud (DC):

• Markeret kabel → +V (venstre)

• Sort kabel → –V (højre)

Vigtigt:

• Følg mærkningen på strømforsyningen, ikke standardantagelser

Fejlfinding (symptombaseret)

1. Enheden starter ikke

Sandsynlig årsag: Forkert 12V polaritet

Handling:

• Kontroller at:

  • Strømforsyningen har 230V ind

  • Markeret kabel er tilsluttet + (venstre)

  • Sort kabel er tilsluttet – (højre)

• Verificer i henhold til mærkningen på strømforsyningen

2. Enheden blinker (ikke fast lys)

Blinkende lys = enheden er ikke korrekt initialiseret

Sandsynlig årsag:

• Forkert tilslutning

• Modulet er ikke korrekt monteret

Handling:

• Kontroller al kabelføring

• Tryk modulet fast på plads:

  • Skal sidde plant

  • Ingen synlige mellemrum

  • Skal føles mekanisk stabilt

3. Faseindikator lyser rødt

Årsag:
To mulige årsager:

• Forkert fasefølge

• Lav belastning (< 2A på en eller flere faser)

Vigtigt:

• Belastning under ca. 2A kan give rød indikator uden fejl

• Dette er normal adfærd ved lav belastning

Handling:

• Kontroller aktuel belastning:

  • Hvis < 2A → ingen handling nødvendig

• Hvis normal belastning er til stede og indikatoren stadig er rød:

  • Kontroller fasefølge

4. Kan ikke forbinde til enhedens WiFi

Scenario A – SSID vises ikke

Sandsynlig årsag:

• Enheden er ikke startet

• Forkert 12V tilslutning

Handling:

• Kontroller at enheden har strøm (LED lyser)

• Kontroller 12V polaritet (se punkt 1)

Scenario B – SSID vises, men forbindelse fejler

Sandsynlig årsag:

• Almindeligt problem: dårlig kontakt mellem sensor og modul

Handling:

• Isæt strømtransformeren igen

• Hold samtidig et let tryk på modulet:

  • Især ved strømtilslutningen

• Sørg for at stikket er helt i bund

Hvis problemet fortsætter:

• Kan skyldes dårlig kontakt i printkortforbindelsen

Handling (vær forsigtig):

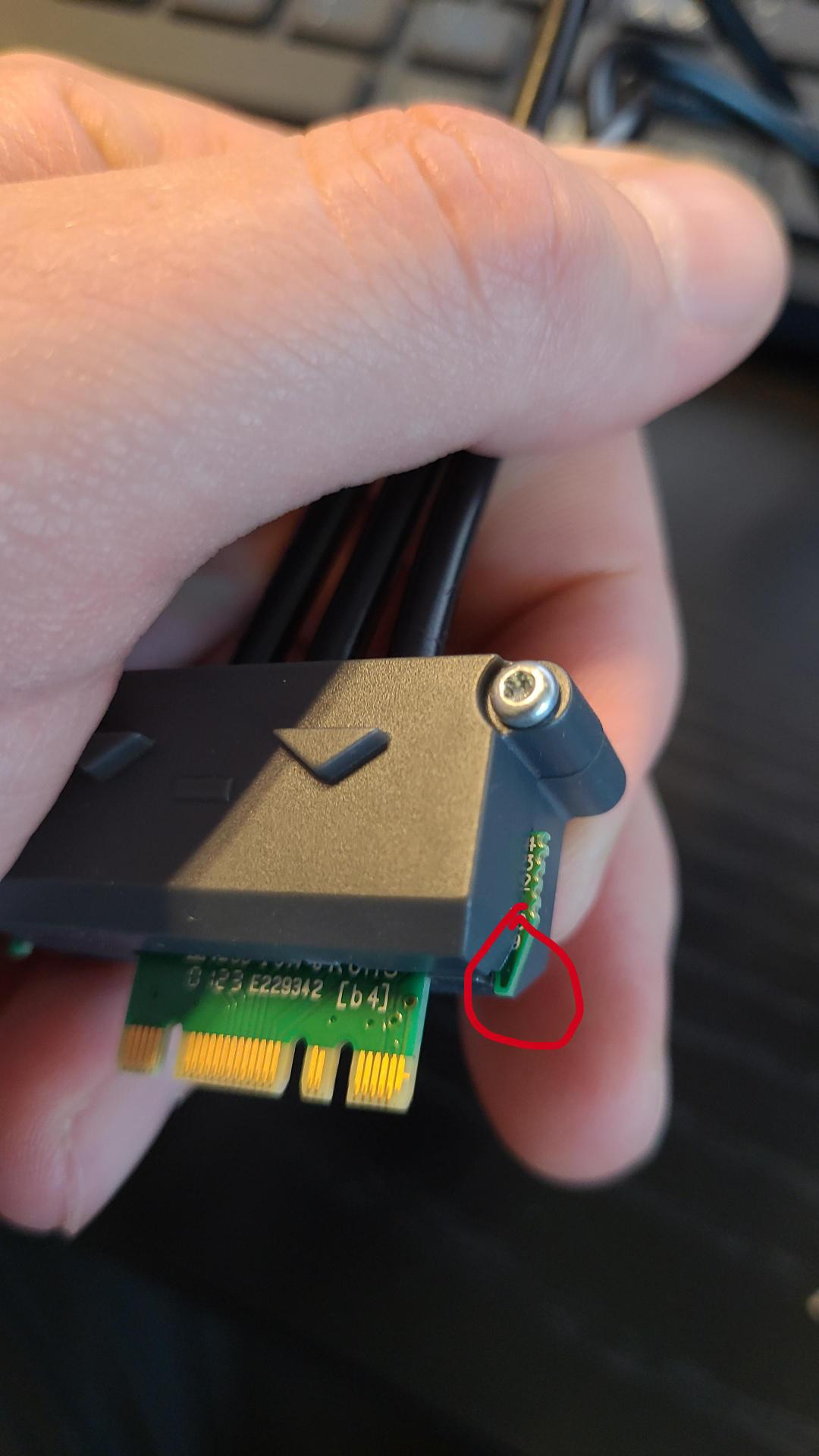

• Identificer de små grønne plastdele ved stikket (se billede nedenfor)

• Klip forsigtigt disse af for at reducere mekanisk spænding og forbedre kontakten

• Undgå at beskadige printkort eller stikben

Udfør kun dette hvis problemet fortsætter efter ovenstående trin

Øvrige handlinger

• Glem netværket i telefonens WiFi-indstillinger og forbind igen

• Test med en anden mobil enhed (for at udelukke klientproblem)

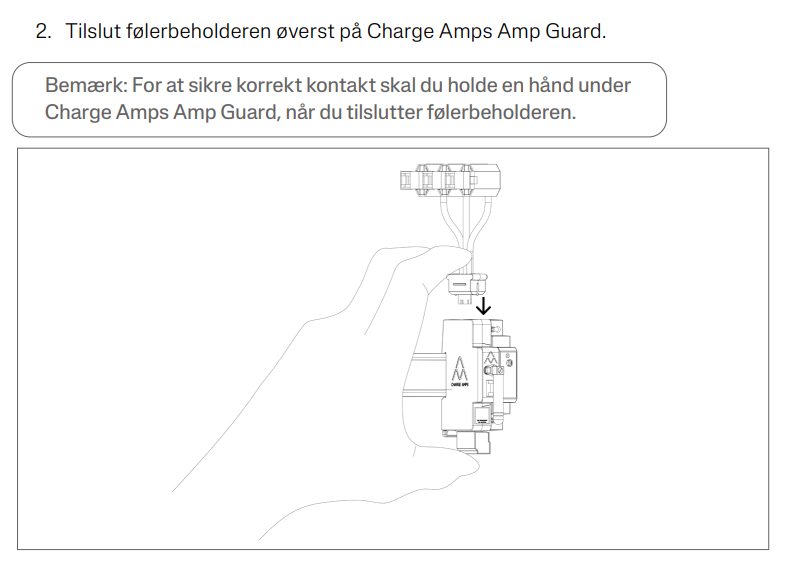

Montering af sensor

• Sensorpatronen skal monteres i toppen af enheden

• Sørg for at den er korrekt indsat og sidder helt i bund

Opsummering

• Korrekt 12V polaritet løser de fleste opstartsproblemer

• WiFi-problemer skyldes oftest fysisk forbindelse, ikke software

• Hvis alt ovenstående er verificeret → udskift enhed / fortsæt med reklamation i henhold til proces
