Amp Guard – Feilsøking og installasjonstips

Generelle tips

• Grå klemme brukes kun til måling av produksjon (f.eks. solceller)

• Antenne: Skrues på forsiktig. Skal ikke brukes som brekkstang

• Strømforsyning (12V)
  OBS – polaritet er kritisk

  • + (merket kabel) → venstre

  • – (svart kabel) → høyre

• Adapter og strømmåleklemme kan kobles til samme sikring

• Oppstartstid: opptil 5 minutter før LED går fra blå til grønn

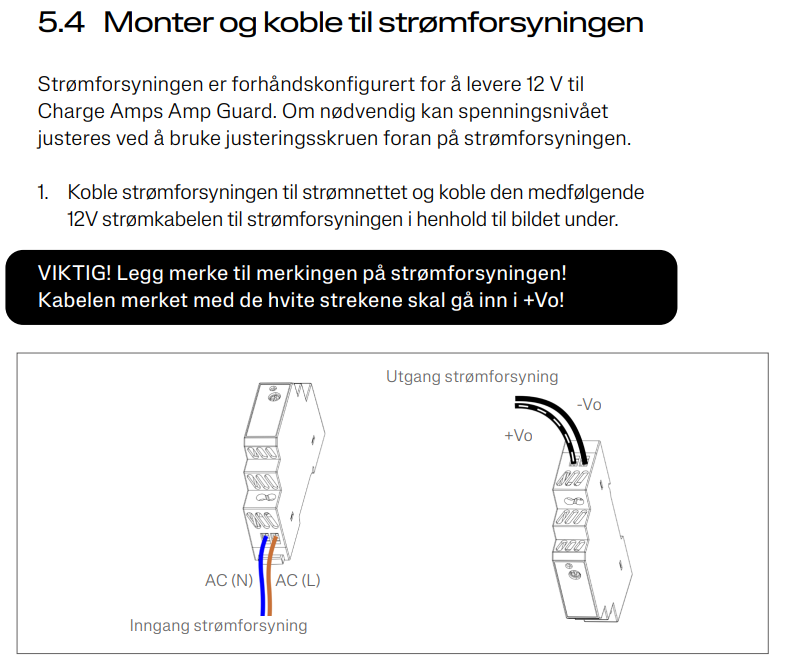

Installasjon – Strømforsyning

230V inn (AC):

• N → venstre (AC(N))

• L → høyre (AC(L))

12V ut (DC):

• Merket kabel → +V (venstre)

• Svart kabel → –V (høyre)

Viktig:

• Følg merkingen på strømforsyningen, ikke standardantagelser

Feilsøking (symptombasert)

1. Enheten starter ikke

Sannsynlig årsak: Feil 12V polaritet

Tiltak:

• Kontroller at:

  • Strømforsyningen har 230V inn

  • Merket kabel er koblet til + (venstre)

  • Svart kabel er koblet til – (høyre)

• Verifiser mot merkingen på strømforsyningen

2. Enheten blinker (ikke fast lys)

Blinkende lys = enheten er ikke korrekt initialisert

Sannsynlig årsak:

• Feil kobling

• Modulen er ikke korrekt montert

Tiltak:

• Kontroller all kabling

• Trykk modulen godt på plass:

  • Skal sitte plant

  • Ingen synlige gliper

  • Skal føles mekanisk stabil

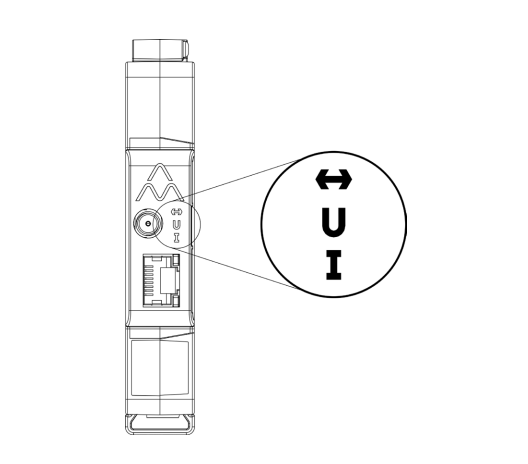

3. Faseindikator lyser rødt

Årsak:
To mulige årsaker:

• Feil fasefølge

• Lav belastning (< 2A på en eller flere faser)

Viktig:

• Belastning under ca. 2A kan gi rød indikator uten at det er feil

• Dette er normal oppførsel ved lav belastning

Tiltak:

• Kontroller aktuell belastning:

  • Hvis < 2A → ingen tiltak nødvendig

• Hvis normal belastning er til stede og indikatoren fortsatt er rød:

  • Kontroller fasefølge

4. Kan ikke koble til enhetens WiFi

Scenario A – SSID vises ikke

Sannsynlig årsak:

• Enheten har ikke startet

• Feil 12V kobling

Tiltak:

• Kontroller at enheten har strøm (LED lyser)

• Sjekk 12V polaritet (se punkt 1)

Scenario B – SSID vises, men tilkobling feiler

Sannsynlig årsak:

• Vanlig feil: dårlig kontakt mellom sensor og modul

Tiltak:

• Sett inn strømtransformatoren på nytt

• Hold samtidig lett trykk på modulen:

  • Spesielt ved strømtilkoblingen

• Sørg for at kontakten er helt i bunn

Hvis problemet vedvarer:

• Kan skyldes dårlig kontakt i kretskortforbindelsen

Tiltak (vær forsiktig):

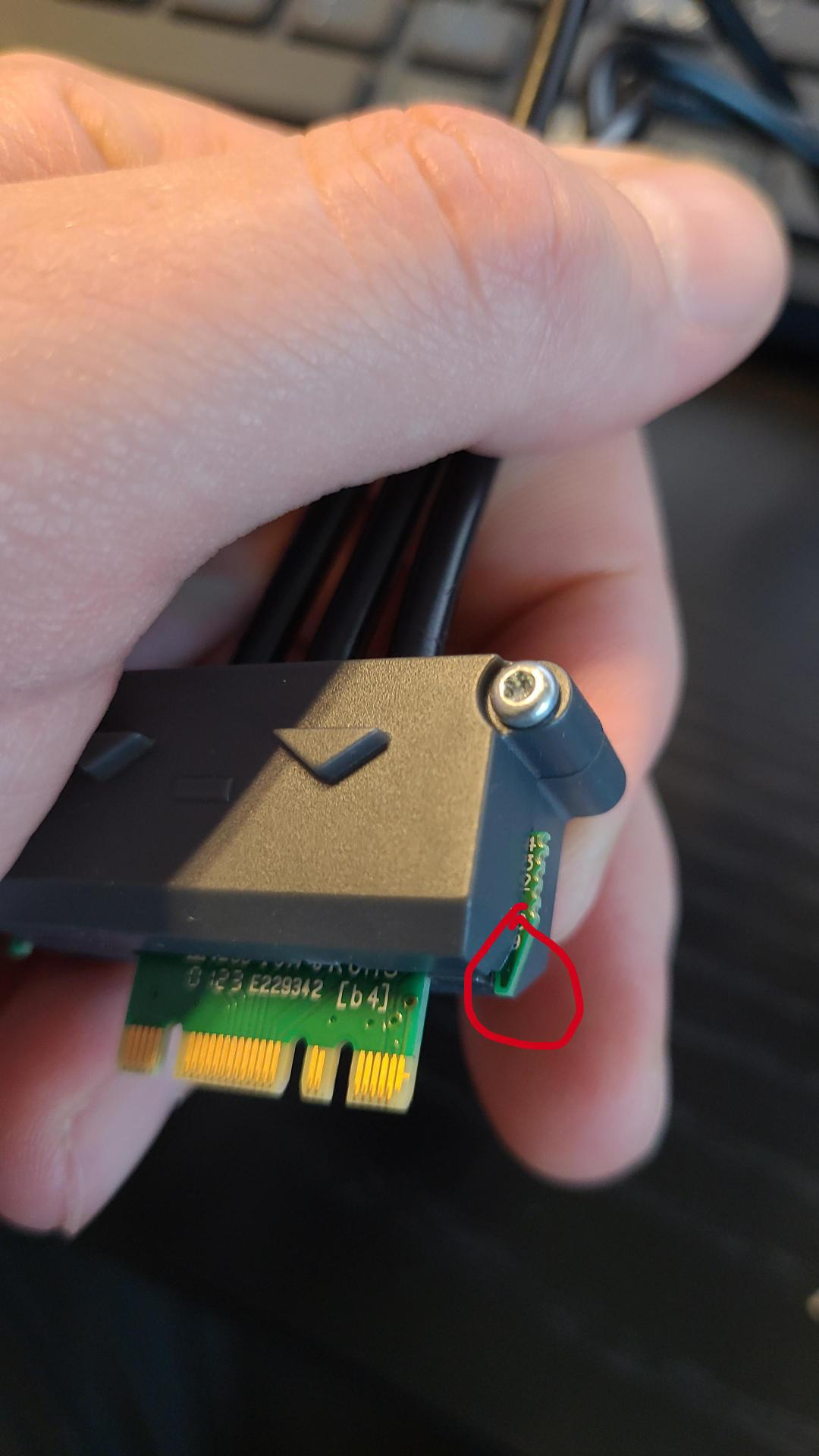

• Identifiser de små grønne plastdelene ved kontakten (se bilde under)

• Klipp forsiktig bort disse for å redusere mekanisk spenning og forbedre kontakten

• Unngå å skade kretskort eller kontaktpinner

Utfør kun dette dersom problemet vedvarer etter stegene over

Øvrige tiltak

• Glem nettverket i telefonens WiFi-innstillinger og koble til på nytt

• Test med en annen mobil enhet (for å utelukke klientproblem)

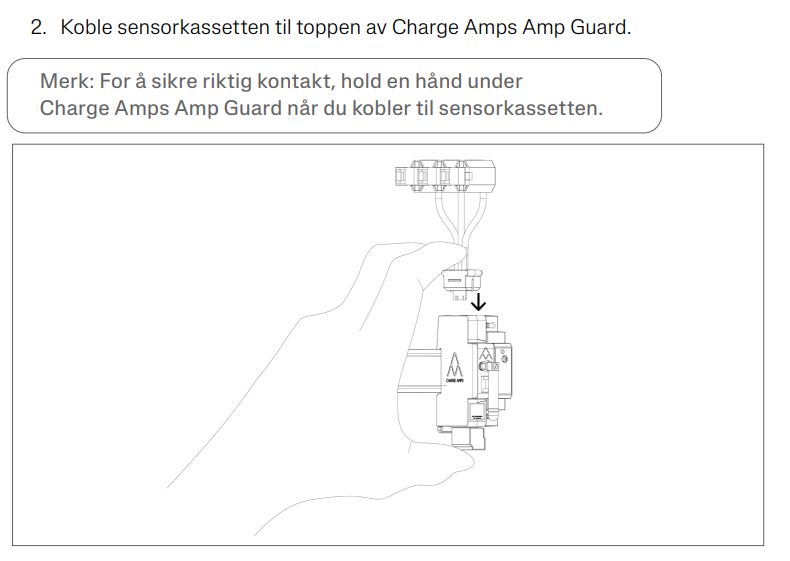

Montering av sensor

• Sensorpatronen skal monteres i toppen av enheten

• Sørg for at den er korrekt innsatt og sitter helt i bunn

Oppsummert

• Riktig 12V polaritet løser de fleste oppstartsproblemer

• WiFi-problemer skyldes som regel fysisk tilkobling, ikke programvare

• Hvis alt over er verifisert → bytt enhet / gå videre med reklamasjon i henhold til prosess
