Amp Guard – Felsökning och installationstips

Generella tips

• Grå plint används endast för mätning av produktion (t.ex. solceller)

• Antenn: Skruvas på försiktigt. Använd den aldrig som hävarm

• Strömförsörjning (12V)

  • + (markerad kabel) → vänster

  • – (svart kabel) → höger

• Adapter och strömmätningsplint kan anslutas till samma säkring

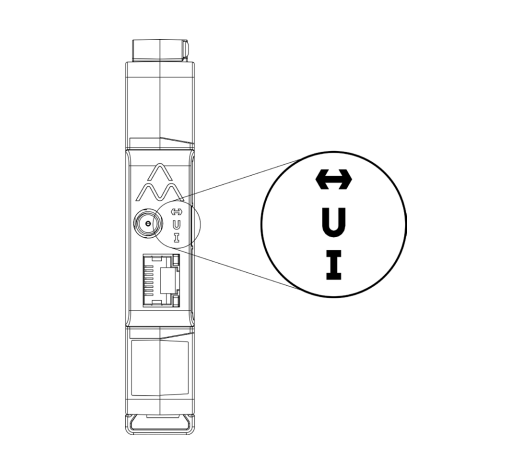

• Uppstartstid: upp till 5 minuter innan LED går från blå till grön

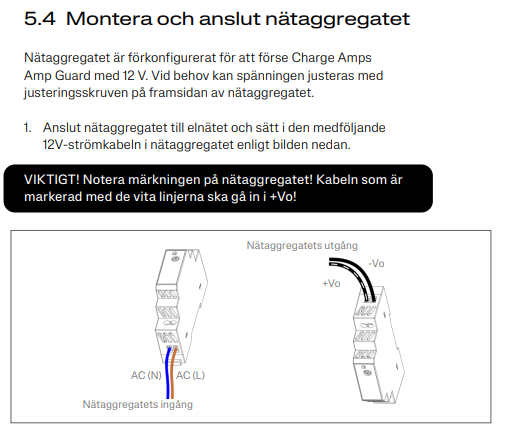

Installation – Strömförsörjning

230V in (AC):

• N → vänster (AC(N))

• L → höger (AC(L))

12V ut (DC):

• Markerad kabel → +V (vänster)

• Svart kabel → –V (höger)

Viktigt:

• Följ märkningen på nätaggregatet, inte standardantaganden

Felsökning

1. Enheten startar inte

Trolig orsak: Felkopplad 12V (polaritet)

Åtgärd:

• Kontrollera att:

  • Nätaggregatet har 230V in

  • Markerad kabel sitter på + (vänster)

  • Svart kabel sitter på – (höger)

• Verifiera enligt märkning på nätaggregatet

2. Enheten blinkar (inte fast sken)

Trolig orsak:

• Felaktig inkoppling

• Modulen sitter inte korrekt monterad

Åtgärd:

• Kontrollera all kabeldragning

• Tryck fast modulen ordentligt:

  • Ska sitta plant

  • Ska inte finnas glipor

  • Ska kännas mekaniskt stabil

3. Fasindikator lyser rött

Orsak:

• Två möjliga orsaker:

  • Fel fasordning

  • Låg belastning (< 2A på en eller flera faser)

Viktigt:

• Belastning under ca 2A kan ge röd indikator utan att något är fel

Åtgärd:

• Kontrollera aktuell belastning:

  • Om < 2A → ingen åtgärd krävs

• Om normal belastning finns och indikator fortfarande är röd:

  • Kontrollera fasordning

4. Kan inte ansluta till enhetens WiFi

Scenario A – SSID syns inte

Trolig orsak:

• Enheten har inte startat

• Felkopplad 12V

Åtgärd:

• Kontrollera att enheten lyser

• Kontrollera polaritet på 12V (se punkt 1)

Scenario B – SSID syns men går inte att ansluta

Trolig orsak:

• Vanligt fel: Glapp i kontakt mellan sensor och modul

Åtgärd:

• Sätt i strömtrafon igen

• Håll samtidigt ett lätt tryck på modulen:

  • Tryck särskilt vid spänningsplinten

• Säkerställ att kontakten sitter helt i botten

Om problemet kvarstår:

• Det kan bero på glapp i kretskortets kontakt

Åtgärd (försiktighet krävs):

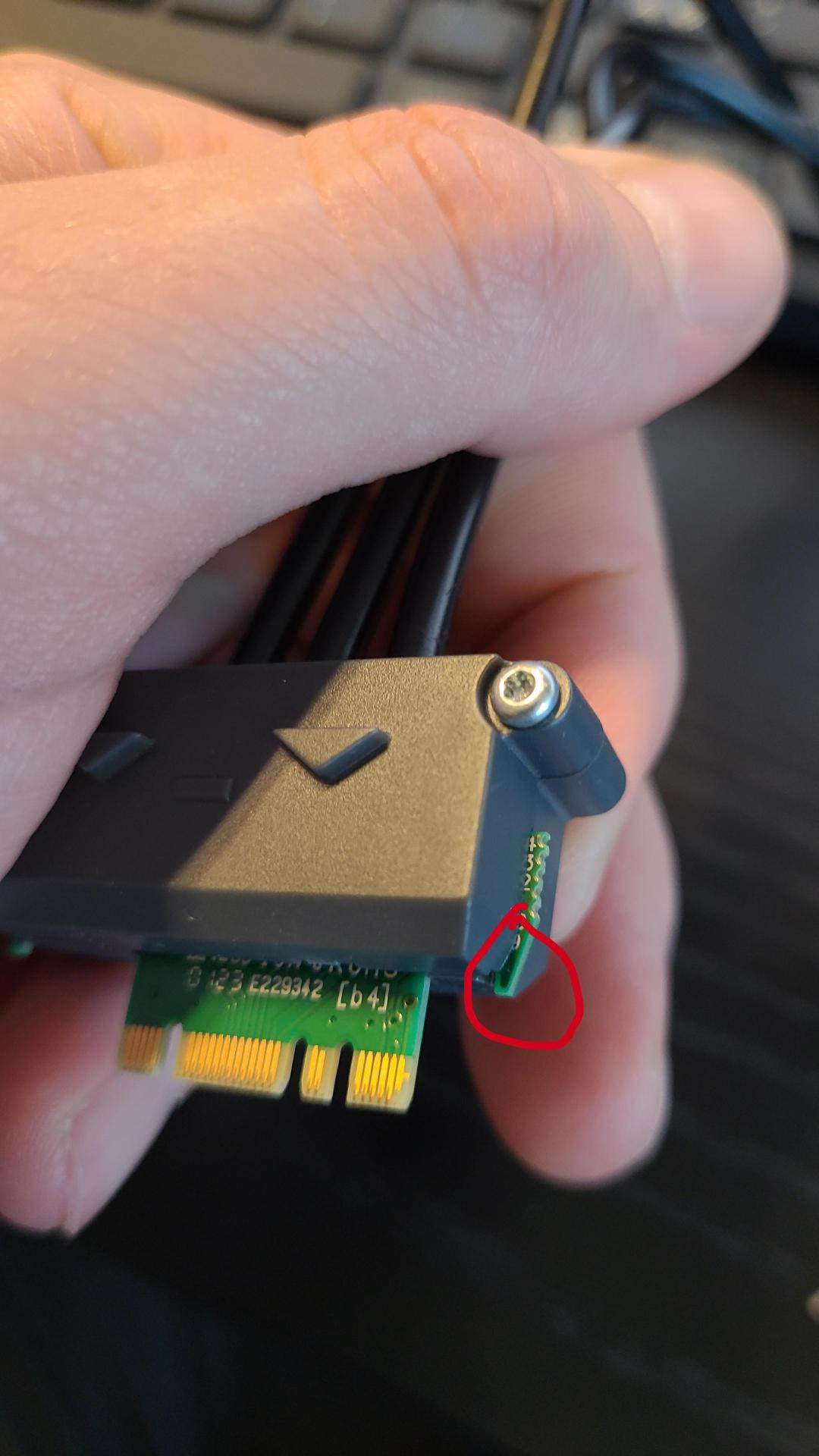

• Identifiera de små gröna plastdelarna vid kontakten (se bild nedan)

• Klipp försiktigt bort dessa för att minska mekanisk spänning och förbättra kontakten

• Undvik att skada kretskort eller kontaktpinnar

Övriga åtgärder

• Glöm nätverket i telefonens WiFi-inställningar och anslut igen

• Testa med en annan mobil enhet

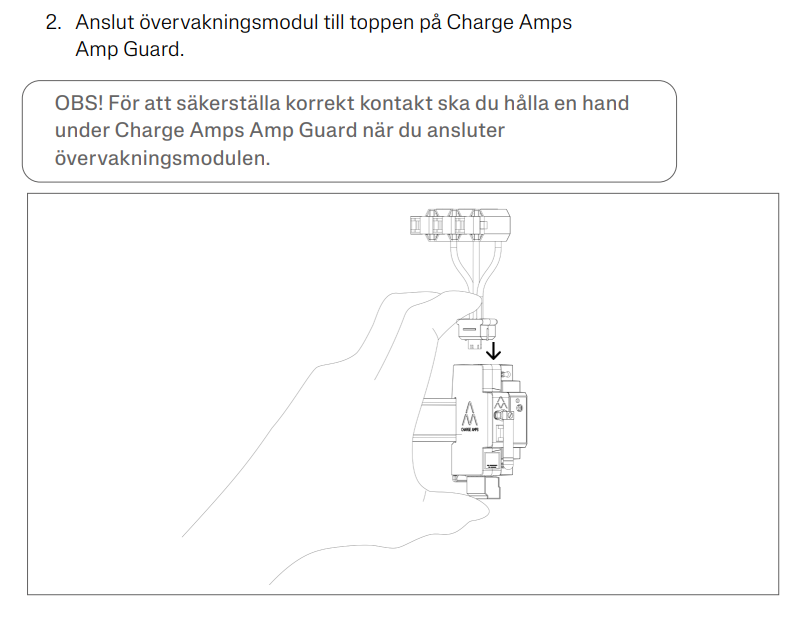

Montering av sensor

• Sensorpatronen ska monteras i toppen av enheten

• Säkerställ att den är korrekt insatt och sitter helt i botten

Bottom line

• Rätt polaritet på 12V löser majoriteten av alla uppstartsproblem

• WiFi-problem beror oftast på fysisk anslutning, inte mjukvara

• Om allt ovan är verifierat → byt enhet / gå vidare med reklamation
