Amp Guard – Vianmääritys ja asennusvinkit

Yleiset vinkit

• Harmaa liitin on tarkoitettu vain tuotannon mittaukseen (esim. aurinkopaneelit)

• Antenni: Kierrä varovasti paikoilleen. Älä käytä vipuna

• Virtalähde (12V)
  HUOM – napaisuus on kriittinen

  • + (merkitty kaapeli) → vasen

  • – (musta kaapeli) → oikea

• Virtalähde ja virtamittaus voidaan kytkeä samaan sulakkeeseen

• Käynnistysaika: jopa 5 minuuttia, ennen kuin LED vaihtuu sinisestä vihreäksi

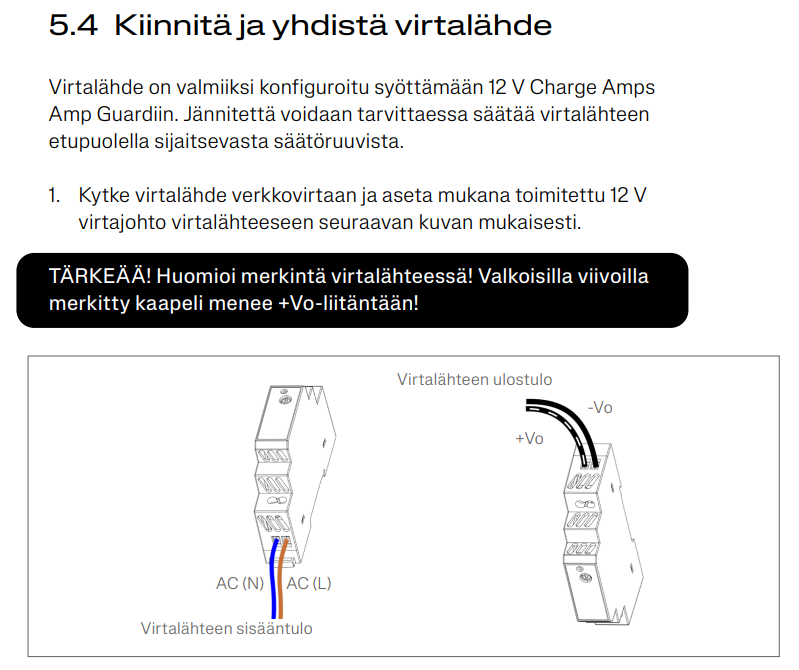

Asennus – Virtalähde

230V sisään (AC):

• N → vasen (AC(N))

• L → oikea (AC(L))

12V ulos (DC):

• Merkitty kaapeli → +V (vasen)

• Musta kaapeli → –V (oikea)

Tärkeää:

• Noudata virtalähteen merkintöjä, älä oletuksia

Vianmääritys (oirepohjainen)

1. Laite ei käynnisty

Todennäköinen syy: Väärä 12V napaisuus

Toimenpiteet:

• Tarkista, että:

  • Virtalähteessä on 230V syöttö

  • Merkitty kaapeli on kytketty + (vasen)

  • Musta kaapeli on kytketty – (oikea)

• Varmista kytkentä virtalähteen merkintöjen mukaan

2. Laite vilkkuu (ei jatkuvaa valoa)

Vilkkuva valo = laite ei ole alustunut oikein

Todennäköinen syy:

• Virheellinen kytkentä

• Moduuli ei ole kunnolla paikallaan

Toimenpiteet:

• Tarkista kaikki kaapeloinnit

• Paina moduuli kunnolla paikalleen:

  • Sen tulee olla tasaisesti paikallaan

  • Ei rakoja

  • Sen tulee tuntua mekaanisesti vakaalta

3. Vaiheindikatori palaa punaisena

Syy:
Kaksi mahdollista syytä:

• Väärä vaihejärjestys

• Matala kuorma (< 2A yhdessä tai useammassa vaiheessa)

Tärkeää:

• Alle noin 2A kuorma voi aiheuttaa punaisen indikaattorin ilman vikaa

• Tämä on normaalia matalalla kuormalla

Toimenpiteet:

• Tarkista kuormitus:

  • Jos < 2A → ei toimenpiteitä

• Jos kuorma on normaali ja indikaattori on silti punainen:

  • Tarkista vaihejärjestys

4. Yhteys laitteen WiFi-verkkoon ei onnistu

Tilanne A – SSID ei näy

Todennäköinen syy:

• Laite ei ole käynnistynyt

• 12V kytkentä väärin

Toimenpiteet:

• Tarkista, että laite on päällä (LED palaa)

• Tarkista 12V napaisuus (katso kohta 1)

Tilanne B – SSID näkyy, mutta yhteys ei onnistu

Todennäköinen syy:

• Yleinen ongelma: huono kontakti sensorin ja moduulin välillä

Toimenpiteet:

• Aseta virtamuuntaja uudelleen paikalleen

• Paina samalla kevyesti moduulia:

  • Erityisesti virtaliitännän kohdalta

• Varmista, että liitin on täysin pohjassa

Jos ongelma jatkuu:

• Voi johtua huonosta kontaktista piirilevyssä

Toimenpiteet (varovaisuutta noudattaen):

• Tunnista pienet vihreät muoviosat liittimen läheltä (katso kuva alla)

• Leikkaa nämä varovasti pois mekaanisen jännityksen vähentämiseksi ja kontaktin parantamiseksi

• Vältä vahingoittamasta piirilevyä tai liittimen pinnejä

Tee tämä vain, jos ongelma jatkuu edellisten vaiheiden jälkeen

Muut toimenpiteet

• Unohda verkko puhelimen WiFi-asetuksista ja yhdistä uudelleen

• Testaa toisella mobiililaitteella (poissulje laitekohtainen ongelma)

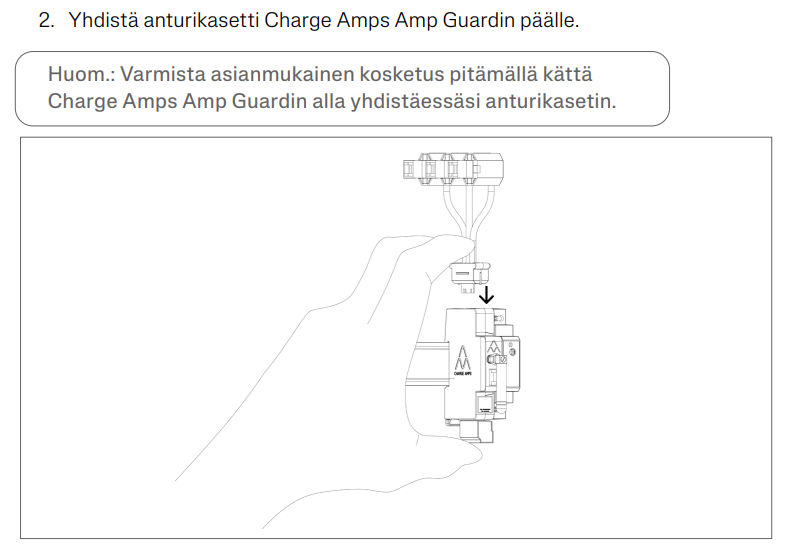

Sensorin asennus

• Sensoripatruuna tulee asentaa laitteen yläosaan

• Varmista, että se on oikein paikallaan ja täysin pohjassa

Yhteenveto

• Oikea 12V napaisuus ratkaisee suurimman osan käynnistysongelmista

• WiFi-ongelmat johtuvat yleensä fyysisestä liitännästä, eivät ohjelmistosta

• Jos kaikki yllä oleva on tarkistettu → vaihda laite / etene reklamaatioprosessin mukaisesti
