Amp Guard – Fehlersuche und Installationstipps

Allgemeine Hinweise

• Graue Klemme wird nur zur Messung von Erzeugung verwendet (z. B. Solaranlagen)

• Antenne: Vorsichtig anschrauben. Niemals als Hebel verwenden

• Stromversorgung (12V)
  ACHTUNG – Polarität ist kritisch

  • + (markiertes Kabel) → links

  • – (schwarzes Kabel) → rechts

• Netzteil und Strommessklemme können an derselben Sicherung angeschlossen werden

• Startzeit: bis zu 5 Minuten, bis die LED von blau auf grün wechselt

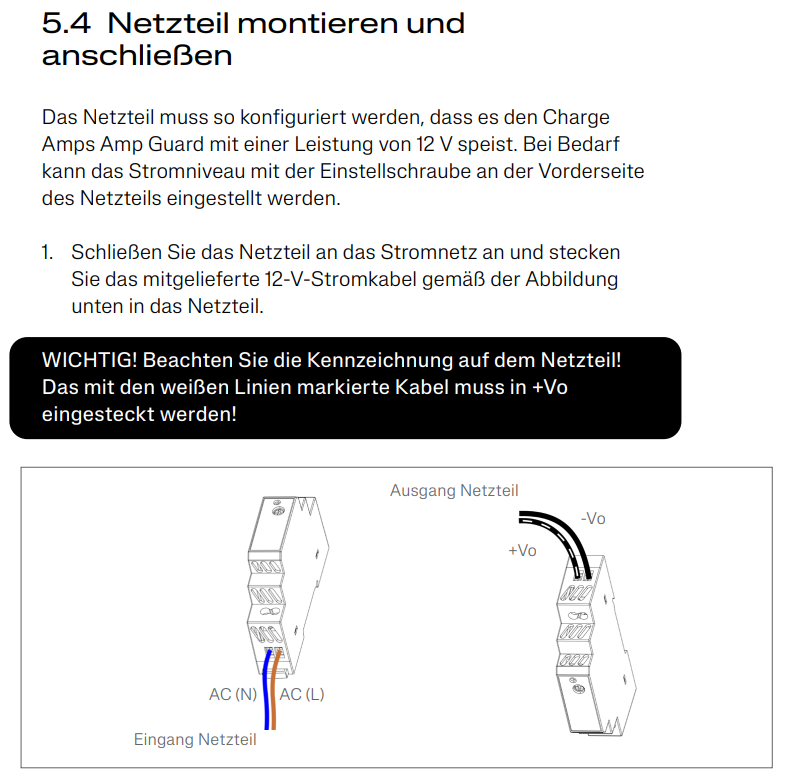

Installation – Stromversorgung

230V Eingang (AC):

• N → links (AC(N))

• L → rechts (AC(L))

12V Ausgang (DC):

• Markiertes Kabel → +V (links)

• Schwarzes Kabel → –V (rechts)

Wichtig:

• Beschriftung auf dem Netzteil beachten, nicht von Standardannahmen ausgehen

Fehlersuche (symptombasiert)

1. Gerät startet nicht

Wahrscheinliche Ursache: Falsche 12V-Polarität

Maßnahmen:

• Prüfen, dass:

  • Netzteil 230V Eingang hat

  • Markiertes Kabel auf + (links) sitzt

  • Schwarzes Kabel auf – (rechts) sitzt

• Mit der Beschriftung auf dem Netzteil abgleichen

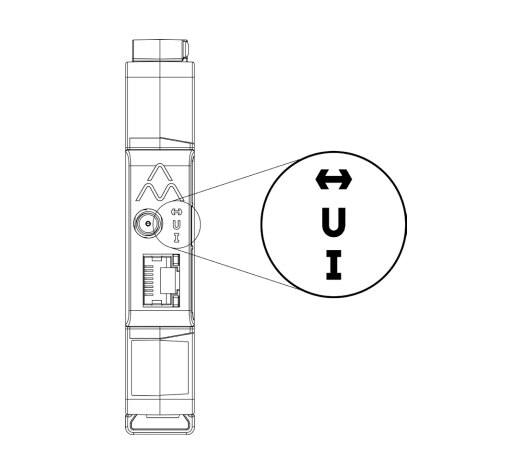

2. Gerät blinkt (kein dauerhaftes Licht)

Blinkendes Licht = Gerät ist nicht korrekt initialisiert

Wahrscheinliche Ursache:

• Falsche Verkabelung

• Modul nicht korrekt montiert

Maßnahmen:

• Gesamte Verkabelung prüfen

• Modul fest andrücken:

  • Muss plan sitzen

  • Keine sichtbaren Spalten

  • Muss mechanisch stabil sein

3. Phasenanzeige leuchtet rot

Ursache:
Zwei mögliche Ursachen:

• Falsche Phasenfolge

• Geringe Last (< 2A auf einer oder mehreren Phasen)

Wichtig:

• Last unter ca. 2A kann eine rote Anzeige verursachen, ohne dass ein Fehler vorliegt

• Dies ist ein normales Verhalten bei geringer Last

Maßnahmen:

• Aktuelle Last prüfen:

  • Wenn < 2A → keine Maßnahme erforderlich

• Wenn normale Last vorhanden ist und Anzeige weiterhin rot:

  • Phasenfolge prüfen

4. Verbindung zum WLAN des Geräts nicht möglich

Szenario A – SSID nicht sichtbar

Wahrscheinliche Ursache:

• Gerät ist nicht gestartet

• 12V falsch angeschlossen

Maßnahmen:

• Prüfen, ob das Gerät eingeschaltet ist (LED leuchtet)

• 12V-Polarität prüfen (siehe Punkt 1)

Szenario B – SSID sichtbar, aber keine Verbindung möglich

Wahrscheinliche Ursache:

• Häufiges Problem: Schlechter Kontakt zwischen Sensor und Modul

Maßnahmen:

• Stromwandler erneut einsetzen

• Leichten Druck auf das Modul ausüben:

  • Besonders im Bereich der Spannungsversorgung

• Sicherstellen, dass der Stecker vollständig eingesetzt ist

Wenn das Problem weiterhin besteht:

• Möglicherweise schlechter Kontakt an der Leiterplattenverbindung

Maßnahmen (Vorsicht erforderlich):

• Die kleinen grünen Kunststoffteile am Stecker identifizieren (siehe Bild unten)

• Diese vorsichtig entfernen/abschneiden, um mechanische Spannung zu reduzieren und den Kontakt zu verbessern

• Leiterplatte und Kontaktpins nicht beschädigen

Nur durchführen, wenn das Problem nach den oben genannten Schritten weiterhin besteht

Weitere Maßnahmen

• WLAN im Smartphone löschen und neu verbinden

• Mit einem anderen mobilen Gerät testen (um ein Client-Problem auszuschließen)

Montage des Sensors

• Die Sensorpatrone muss oben im Gerät eingesetzt werden

• Sicherstellen, dass sie vollständig eingesetzt und korrekt positioniert ist

Zusammenfassung

• Korrekte 12V-Polarität löst die meisten Startprobleme

• WLAN-Probleme sind meist mechanisch, nicht softwarebedingt

• Wenn alle Schritte geprüft sind → Gerät austauschen / RMA gemäß Prozess einleiten
